Anbau-Verteilersysteme

für Temperiergerät Typ Flow-TEMP

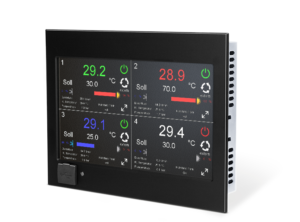

Mehrkreis-Verteilsystem für den Anbau an Temperiergeräte zur individuellen Messung und Überwachung der Durchflussmenge und der Prozess-Rücklauftemperatur. Visualisierung, Bedienung sowie Kommunikation erfolgt über das 7“ Touchdisplay des Temperiergerätes.

Maximale Prozesskontrolle der Temperierkreisläufe




Allgemeines:

  • Einfache Integration bzw. Montage an das Temperiergerät
  • Visualisierung, Bedienung sowie Kommunikation über das 7“ Touchdisplay des Temperiergerätes
  • Anzeige und Überwachung vom Durchfluss und Temperatur je Verteilerkreis
  • Grenzwerteinstellung für Durchfluss und Temperatur je Verteilerkreis
  • Absperrkugelhahn im Vorlauf und Rücklauf je Verteilerkreis montiert
  • Medienberührende Teile aus Messing und Edelstahl
  • Robustes Stahlblechgehäuse pulverbeschichtet
  • Elektrische Verdrahtung im Elektrogehäuse des Temperiergerätes
  • Gute Zugänglichkeit zu allen Komponenten

Vorteile:

  • Anzeige und Überwachung vom Durchfluss und Temperatur je Verteilerkreis
  • Grenzwerteinstellung für Durchfluss und Temperatur je Verteilerkreis
  • Absperrkugelhahn im Vorlauf und Rücklauf je Verteilerkreis montiert
  • Medienberührende Teile aus Messing und Edelstahl
  • Robustes Stahlblechgehäuse pulverbeschichtet
  • Elektrische Verdrahtung im Elektrogehäuse des Temperiergerätes
  • Gute Zugänglichkeit zu allen Komponenten



Drei Anbauvarianten stehen zur Auswahl:

Variante 1:

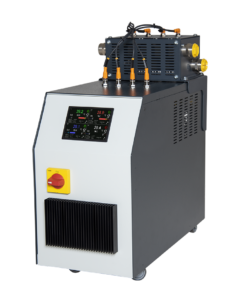

Einfache Anbaumontage direkt am Temperiergerät

Variante 2:
Integration bzw. Montage direkt an den Aufspannplatten bzw. in die Maschine

Variante 3:
Elektronische Durchfluss- und Temperaturmessung/-überwachung







Zwei Messsysteme stehen zur Auswahl:

  • Messprinzip: Vortex – Piezokeramisches Sensorelement bis 120°C
    Messbereich: 0,9…15 l/min. / 1,8…32 l/min.
  • Messprinzip: Mechatronisch (Prinzip des federgestützten Kolbens) bis 160°C
    Messbereich: 0,3…25 l/min.
