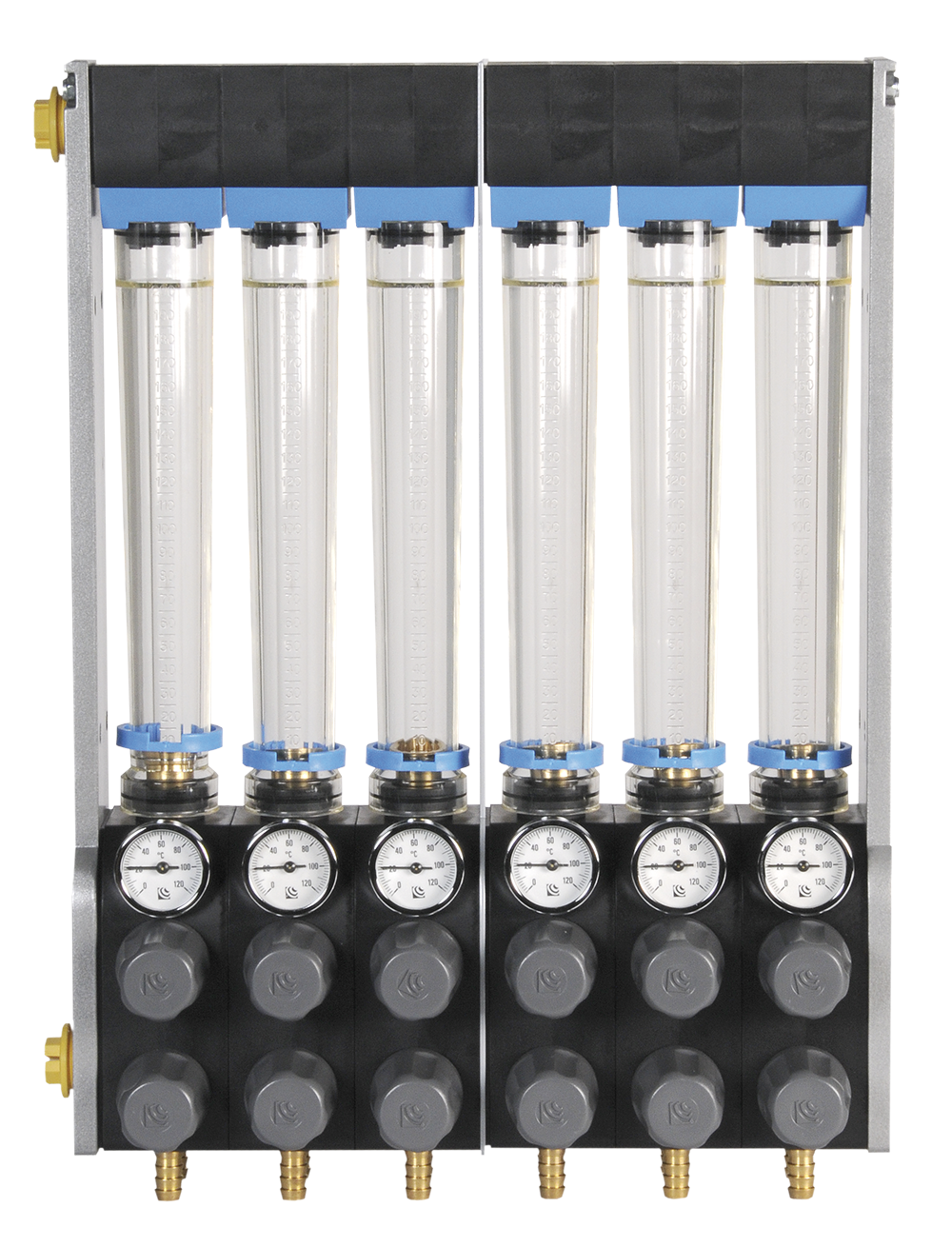

Wasserdurchflussregler WFR 90°

Funktionaler Durchflussregler mit Durchfluss- und Temperaturanzeige

Der Durchflussregler für Ihre Kunststoffverarbeitungsmaschinen, für offene und geschlossene Kühlkreisläufe.
Die Anzeige der Durchflussmenge erfolgt nach dem Schwebekörper-Messprinzip. Ein Kegel wird von fließendem Wasser im Rücklauf des Formkreises angehoben.



Standardausstattung:

  • Schaurohr Polyamid (PA12) standardmäßig
  • Gehäusekörper Polyamid verstärkt 30% GF
  • Handregulierventile im Vor- und Rücklauf zur manuellen Regelung
  • Anzeige-Thermometer standardmäßig
  • Innen-Zugstangen aus VA-Stahl
  • O-Ringe in Kontakt mit Wasser aus EPDM
  • Dichtungsringe 70 Shore
  • Anschluss-Innengewinde 3/8“ aus Messing
  • Durchflussbereich je Kreis max. 720 l/h
  • Kreisläufe von 1-fach bis 12-fach
  • Temperaturbeständigkeit bis max. 90°C



  • Druckbereich max.
    8 bar
    7 bar
    5 bar
    4 bar
Temperatur max.
40 °C
60 °C
80 °C
90 °C



Zur Auswahl stehen zwei Ausführungen:

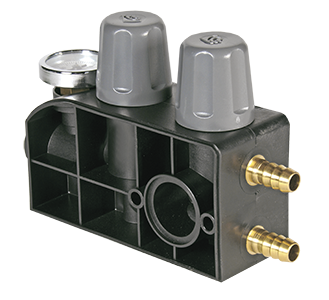

ZS Ventilgehäuse mit Schlauchanschluss Ø 12 mm

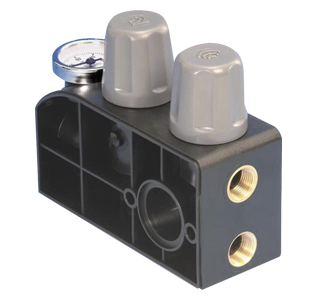

ZR Ventilgehäuse mit Gewindeanschluss IG 3/8”



Wasserdurchflussregler WFR90 Schlauchanschluss Wasserdurchflussregler WFR90 Gewindeanschluss
