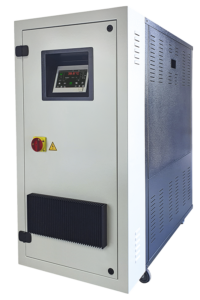

Wassertemperiergeräte TEMP-XXL DIREKT 90/120 TS
mit 7“ Touchdisplay
Die kompakten und leistungsfähigen Temperiergeräte wahlweise mit direkter oder indirekter Kühlung, sowie Touchdisplay und SPS-Steuerung für Anwendungen und Anforderungen in allen Leistungsbereichen, bis zu einer Wassertemperatur von max. 90°C resp. 120°C sind besonders häufig beim Kunststoffspritzgießen, aber auch in anderen Prozessen im Einsatz.
Allgemeines:
- Temperaturbereich wahlweise max. 90°C oder max. 120°C Wasser
- Verschiedene Heiz- und Kühlleistungen
- Direktes oder indirektes Kühlsystem
- Verschiedene Pumpenleistungen
- Robustes Stahlblechgehäuse
- Gute Zugänglichkeit zu allen Komponenten
- Spritzwassergeschütztes Elektrogehäuse
- Überwachung von Schlauchbruch und Leckage
- Druckpumpe Fabrikat Speck
- Gerät auf Rollen
- Elektrik mit Hauptschalter, Leitungsschutzschalter, Solid State Relais, Heizungsschutzschalter und Motorschutzschalter
Hydraulik:
- Radialrad-Pumpe mit Gleitringdichtung (Fabrikat Speck)
- Zylindertank aus Edelstahl, Volumen ca. 36 Liter
- Heizungselemente aus Edelstahl
- Temperaturfühler aus Edelstahl
- Hydraulikkreislauf, medienberührende Teile aus Messing
- Automatische Wasserauffüllung
- Magnetventile aus Messing für Wasserauffüllung und Kühlung
- Gemeinsamer Anschluss für Kühlung und Auffüllung
- Mechanisches Sicherheitsventil zur Über-Druckentlastung
- Automatische Druckentlastung (Geräteunterseite in die Atmosphäre bei 120°C Variante)
- Automatischer, temperaturabhängiger Systemverschluß ab 85°C (bei 120°C Variante)
- Druckloser Zustand nach dem Ausschalten
- Integrierter Bypass
- Direktes Kühlsystem als Standard (optional als indirektes Kühlsystem lieferbar)
- Schmutzfänger aus Messing mit Edelstahlsieb (lose beiliegend)
Steuerung:
- Elektronische SPS-Steuerung mit PID-Regelung und 7“ Touchdisplay mit Anzeige der eingestellten und der tatsächlichen Temperatur.
Mit automatischer Temperaturüberwachung mit Grenzwertkontrolle und Überwachung der maximalen Temperatur.
Elektrik:
- Elektrische Verdrahtung auf Reihenklemmen und in Kabelkanal
- Optische und akustische Störanzeige
- Elektrische Füllstandkontrolle aus Edelstahl mit Trockenlaufschutz
- Fühlerbruchüberwachung
- Überwachung von Schlauchbruch und Leckage
- Sicherheitsthermostat
- 3-phasen Leitungsschutzschalter
- Heizungssteuerung über Solid State Relais
- Anschlusskabel
Pumpenleistungen
Heizleistungen
Kühlleistungen
Optionen
Anschlüsse
Maße, Gewicht, Farbe
- max. 250 l/min., 3,5 bar, 1,5 kW (Standard)
- max. 250 l/min., 4,2 bar, 2,2 kW
- max. 300 l/min., 5,6 bar, 3,5 kW
- Heizleistung 25 kW
- Heizleistung 32 kW
- Heizleistung 36 kW
- Heizleistung 48 kW
- Heizleistung 57 kW
- Heizleistung 64 kW
TEMP-XXL 90 WDC TS
- Kühlleistung 1/2", ~150.000 kcal/h ΔT= 60°C / 3 bar, max. 90°C (Standard)
- Kühlleistung 3/4", ~175.000 kcal/h ΔT= 60°C / 3 bar, max. 90°C
- Kühlleistung 1", ~200.000 kcal/h ΔT= 60°C / 3 bar, max. 90°C
TEMP-XXL 120 WDC TS
- Kühlleistung 1/2", ~175.000 kcal/h ΔT= 80°C / 3 bar, max. 90°C (Standard)
- Kühlleistung 3/4", ~225.000 kcal/h ΔT= 80°C / 3 bar, max. 90°C
- Kühlleistung 1", ~250.000 kcal/h ΔT= 80°C / 3 bar, max. 90°C
- Elektronische Durchflussmessung
- Elektronische Druckmessung im Prozess-Rücklauf
- Anbindung bzw. Anbau und Visualisierung von Temperier-Verteilersystemen
- Formentleerung mit Druckluft bei Werkzeugwechsel
- Automatische und bedarfsgerechte Kühlung mittels Proportionalventil
- Radialrad-Pumpe mit Magnetkupplung
- Frequenzgeregelte Pumpe
- Auffüllung und Kühlung IG 3/4“
- Prozess/Werkzeug Vor-/Rücklauf AG 1“
- 600 x 1200 x h1200 mm
- 140 kg
- Gehäuse RAL 7016
- Front RAL 7035
- 400/3/50-60/PE
