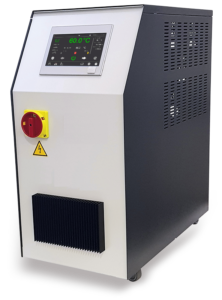

Wassertemperiergeräte TEMP-XL 90 W TS

mit 7“ Touchdisplay

Die kompakten und leistungsfähigen Temperiergeräte mit Touchdisplay und SPS-Steuerung für mittlere bis größere Anwendungen und Anforderungen in verschiedenen Leistungsbereichen, bis zu einer Wassertemperatur von max. 90°C sind besonders häufig beim Kunststoffspritzgießen, aber auch in anderen Prozessen im Einsatz.



Allgemeines:

  • Temperaturbereich max. 90°C Wasser
  • Verschiedene Heiz- und Kühlleistungen
  • Verschiedene Pumpenleistungen
  • Robustes Stahlblechgehäuse
  • Gute Zugänglichkeit zu allen Komponenten
  • Spritzwassergeschütztes Elektrogehäuse
  • Überwachung von Schlauchbruch und Leckage
  • Dichtungslose Eintauchpumpe Fabrikat Speck
  • Plattenwärmetauscher aus Edelstahl
  • Gerät auf Rollen
  • Elektrik mit Hauptschalter, Leitungsschutzschalter, Solid State Relais, Heizungsschutzschalter und Motorschutzschalter

Hydraulik:

  • Eintauchpumpe mit Druck-/Vakuumfunktion (Leckstoppbetrieb)
  • Edelstahltank, Tankvolumen max.35 Liter, Wasserinhalt 24 Liter, freies Expansionsvolumen im Tank 11 Liter
  • Heizungselemente aus Edelstahl
  • Temperaturfühler aus Edelstahl
  • Hydraulikkreislauf, medienberührende Teile aus
  • Messing und Edelstahl
  • Automatische Wasserauffüllung
  • Integrierter Bypass
  • Magnetventile aus Messing für Wasserauffüllung und Kühlung
  • Getrennte Anschlüsse für Kühlung und Auffüllung
  • Indirektes Kühlsystem mit Plattenwärmetauscher
  • Indirektes Kühlsystem mit Rohrbündelwärmetauscher bei Pumpen 100/150/200 Liter
  • Schmutzfänger aus Messing mit Edelstahlsieb (lose beiliegend)

Steuerung:

  • Elektronische SPS-Steuerung mit PID-Regelung und 7“ Touchdisplay mit Anzeige der eingestellten und der tatsächlichen Temperatur.
    Mit automatischer Temperaturüberwachung mit Grenzwertkontrolle und Überwachung der maximalen Temperatur.

Elektrik:

  • Elektrische Verdrahtung auf Reihenklemmen und in Kabelkanal
  • Optische und akustische Störanzeige
  • Elektrische Füllstandkontrolle aus Edelstahl mit Trockenlaufschutz
  • Fühlerbruchüberwachung
  • Überwachung von Schlauchbruch und Leckage
  • Sicherheitsthermostat
  • 3-phasen Leitungsschutzschalter
  • Heizungssteuerung über Solid State Relais
  • Anschlusskabel mit 5 pol. CEE-Stecker







  • max. 60 l/min., 3,8 bar, 0,5 kW (Standard)
  • max. 60 l/min., 5,8 bar, 1,0 kW
  • max. 70 l/min., 6,0 bar, 1,0 kW
  • max. 100 l/min., 5,8 bar, 1,8 kW
  • max. 150 l/min., 5,8 bar, 2,2 kW
  • max. 200 l/min., 5,8 bar, 2,8 kW
