Elektronisches Mehrkreis-Verteilersystem FlowDisplay

zur Durchfluss- und Temperaturüberwachung bis 100°C

Einfache Integration in die Spritzgießmaschine, sowie maximale Prozesskontrolle der Temperierkreisläufe


Allgemeines:

  • Mehrkreis-Verteilersystem mit integrierter Durchfluss- und Temperaturmessung von mehreren Einzelkreisläufen
  • Robuste und kompakte Bauform in Messing/Edelstahl bis zu Temperaturen von 100°C
  • Zuverlässige Erfassung von Durchfluss und Temperatur
  • Mit Schalt- oder Frequenzausgang und IO-Link
  • Optimale Ausrichtung durch Drehbarkeit des Displays
  • Gut ablesbares Farbdisplay mit Rot-Grün-Wechselanzeige
  • Kombination mit Visualisierungsterminal mit Touchscreen- Display und grafischer Darstellung möglich
  • Erfassung und Auswertung von Prozessdaten, Dokumentation und Speicherung der Prozessparameter, sowie Parametrierung und Zustandsüberwachung

Das funktionale Mehrkreis-Verteilersystem zur elektronischen Durchflussmessung und Temperaturüberwachung verteilt durch die Parallelverteilung zentral Kühl- und Temperiermedien auf mehrere Kreisläufe und kann problemlos in Spritzgießmaschinen integriert werden.

Das Mehrkreis-Verteilersystem wird zur Messung und Überwachung von Volumenströmen flüssiger Medien verwendet und zeichnet sich durch seine Variabilität, sowie durch seine kompakte und robuste Bauform aus. Unser Baukastensystem ermöglicht eine leicht zu montierende und auf Ihre Bedürfnisse abgestimmte Lösung.

Das wartungsarme Mehrkreis-Verteilersystem zeichnet sich neben der individuellen Bauform, durch eine hohe Messgenauigkeit, sowie detaillierter Überwachung von Prozessinformationen und Parametrierung aus und sorgt somit für höchste Prozesssicherheit. Dem Anwender steht eine Vielzahl von Funktionen, wie zum Beispiel Prozessdokumentation, Alarmmeldung bei Grenzwertabweichungen, sowie Speicherung der Werkzeugparameter zur Verfügung.

Die Mess- und Überwachungsfunktion des Mehrkreis-Verteilersystems kann individuell auf die kundenspezifischen Anwendungen ausgelegt werden. Durch kontrollierten und kontinuierlichen Wasserdurchfluss sorgt das Verteilersystem für eine exakte Regulierung in allen Einsatz- und Temperaturbereichen. Das Verteilersystem eignet sich für offene und geschlossene Kreisläufe, für Temperaturen bis 100°C.

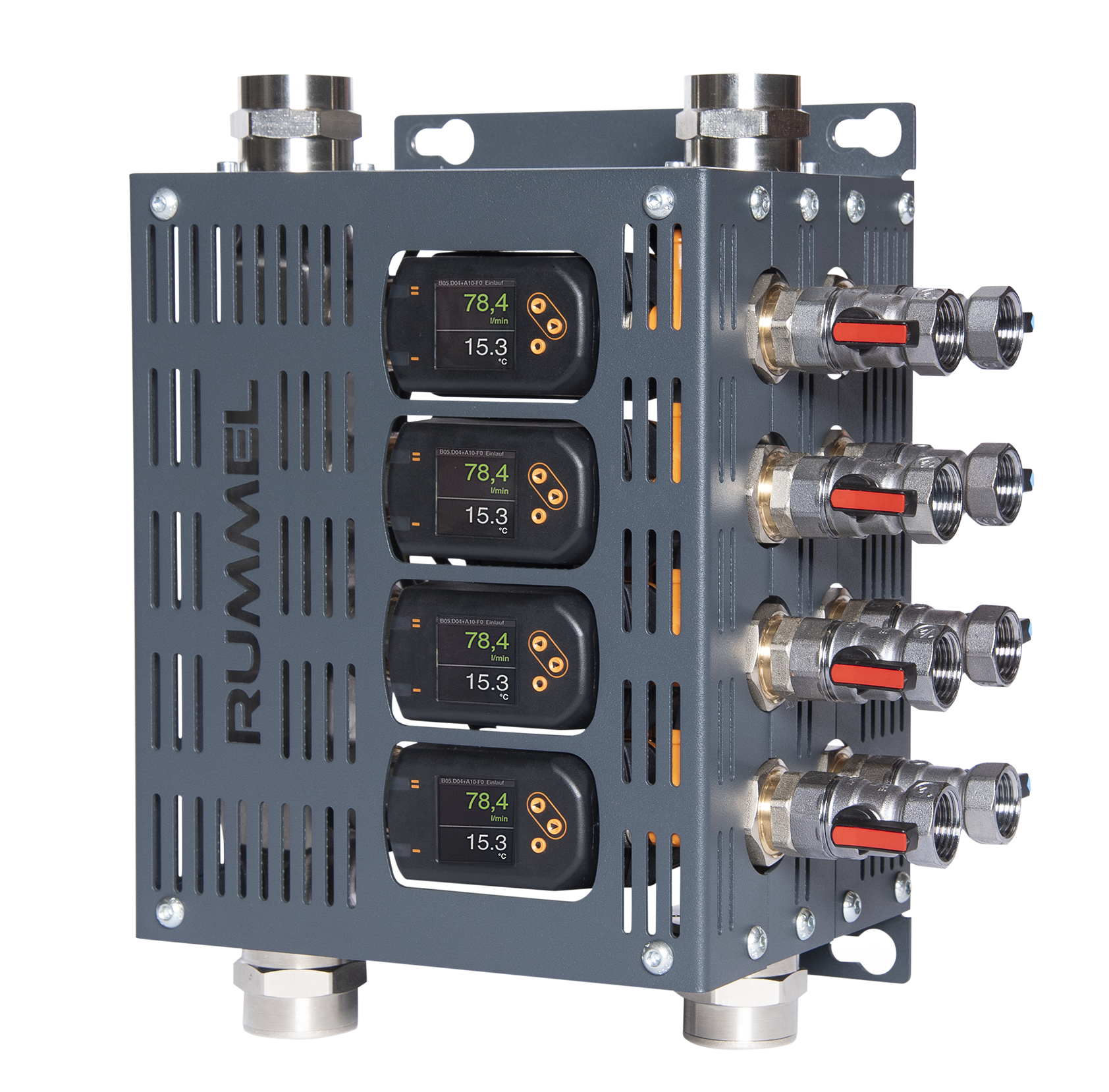

Rummel Mehrkreis-Verteilsersysteme FlowDisplay

Vortex-Inline-Durchflussmessung mit integrierter PT1000 Temperaturüberwachung

An einem im Messrohr verbauten Staukörper erzeugt das strömende Medium abhängig von seiner Geschwindigkeit wechselseitige Verwirbelungen, die von einem piezokeramischen Sensor erfasst werden. Bei bekanntem Querschnitt kann aus der Anzahl der Wirbelablösungen die Durchflussmenge ermittelt werden. Dieses als Vortex-Prinzip bekannte Durchflussmessverfahren ist weitestgehend unabhängig von Druck- und Temperaturschwankungen des Mediums. Die Ausgabe der aktuellen Strömung erfolgt als Stromsignal (4...20 mA) für den Durchfluss. Für die Temperatur wird ein Widerstandselement PT1000 verwendet. Die dabei verwendeten Sensoren sind in der Parallelverteilung im Rücklauf pro Kreislauf montiert.
