Elektronisches Mehrkreis-Verteilersystem FlowCon

zur automatischen Durchfluss- und Temperaturregelung bis 120°C

Intelligente Temperierung durch automatisch proportional geregelten Durchfluss und Temperatur


Vorteile auf einen Blick:

  • Zyklus verkürzen
  • Prozesse überwachen
  • Bedarfsgerechte, automatische Regelung
  • Qualität verbessern
  • Kosten senken

Allgemeines:

  • Mehrkreis-Verteilersystem mit integrierter Durchfluss- und Temperaturmessung von mehreren Einzelkreisläufen
  • Individuelle und bedarfsgerechte Regelung der einzelnen Temperierkreise durch elektrische Proportionalventile
  • Automatische Regulierung der einzelnen Kreisläufe für kontrollierten und kontinuierlichen Durchfluss
  • Robuste und kompakte Bauform in Messing/Edelstahl bis zu Temperaturen von 120°C
  • Überwachung von Durchfluss, Temperatur und Druck
  • Visualisierungsterminal mit Touchscreen-Display und grafischer Darstellung
  • Erfassung und Auswertung von Prozessdaten, Dokumentation und Speicherung der Prozessparameter, sowie Parametrierung und Zustandsüberwachung



Das funktionale Mehrkreis-Verteilersystem zur elektronischen Durchflussmessung und Temperaturüberwachung mit aktiver Regelung verteilt durch die Parallelverteilung zentral Kühl- und Temperiermedien auf mehrere Kreisläufe und kann problemlos in Spritzgießmaschinen integriert werden.

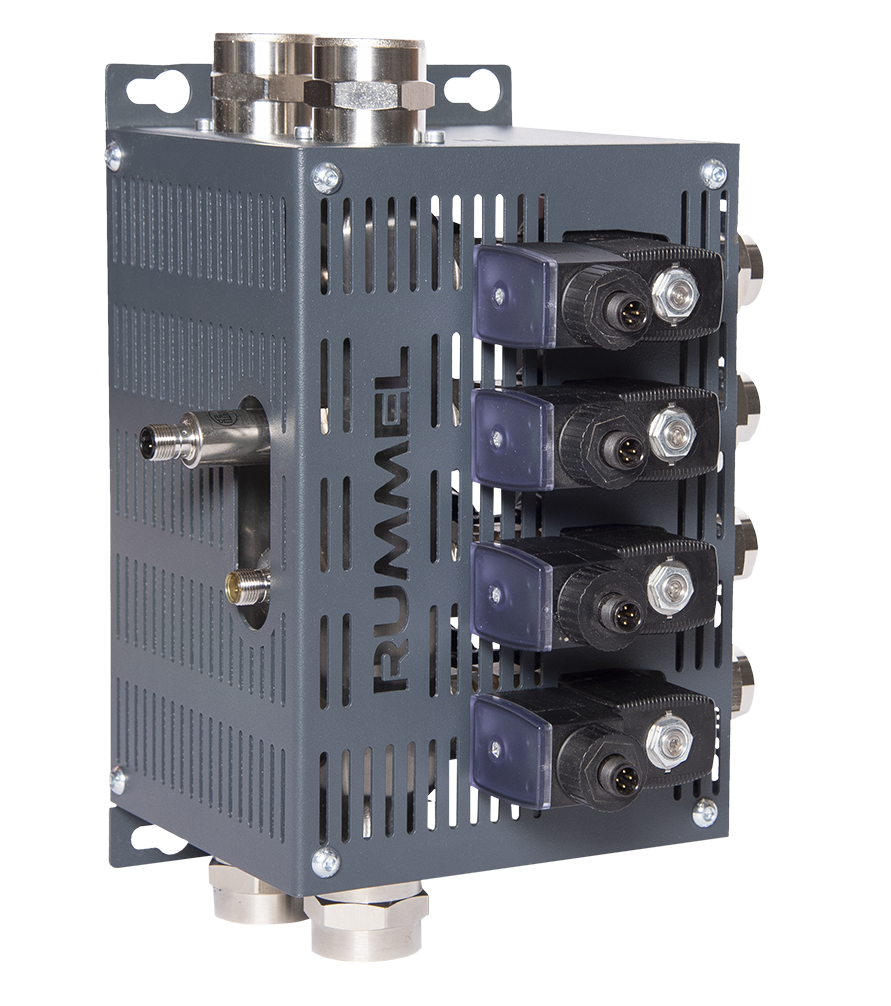

Rummel Mehrkreis-Verteilersystem FlowCon

Das Mehrkreis-Verteilersystem wird zur Messung und Regelung von Volumenströmen flüssiger Medien verwendet und zeichnet sich durch seine Variabilität, sowie durch seine kompakte und robuste Bauform aus. Unser Baukastensystem ermöglicht eine leicht zu montierende und auf Ihre Bedürfnisse abgestimmte Lösung.

Das wartungsarme Mehrkreis-Verteilersystem zeichnet sich neben der individuellen Bauform, durch eine hohe Messgenauigkeit, präziser Regelung, sowie detaillierter Überwachung von Prozessinformationen und Parametrierung aus und sorgt somit für höchste Prozesssicherheit. Dem Anwender steht eine Vielzahl von Funktionen, wie zum Beispiel Prozessdokumentation, Alarmmeldung bei Grenzwertabweichungen, sowie Speicherung der Werkzeugparameter zur Verfügung.

Die Regelungs- und Überwachungsfunktion des Mehrkreis-Verteilersystems kann individuell auf die kundenspezifischen Anwendungen ausgelegt werden. Durch kontrollierten und kontinuierlichen Wasserdurchfluss sorgt das Verteilersystem für eine exakte Regulierung in allen Einsatz- und Temperaturbereichen. Das Verteilersystem eignet sich für offene und geschlossene Kreisläufe, für Temperaturen bis 120°C.

Vortex-Inline-Durchflussmessung mit integrierter PT1000 Temperaturüberwachung
Die Alternative: Vortex-Sensor statt Flügelrad. Verwirbelungen als Maß für die Strömung

An einem im Messrohr verbauten Staukörper erzeugt das strömende Medium abhängig von seiner Geschwindigkeit wechselseitige Verwirbelungen, die von einem piezokeramischen Sensor erfasst werden. Bei bekanntem Querschnitt kann aus der Anzahl der Wirbelablösungen die Durchflussmenge ermittelt werden. Dieses als Vortex-Prinzip bekannte Durchflussmessverfahren ist weitestgehend unabhängig von Druck- und Temperaturschwankungen des Mediums. Die Ausgabe der aktuellen Strömung erfolgt als Stromsignal (4...20 mA) für den Durchfluss. Für die Temperatur wird ein Widerstandselement PT1000 verwendet. Die dabei verwendeten Sensoren sind in der Parallelverteilung im Rücklauf pro Kreislauf montiert.
